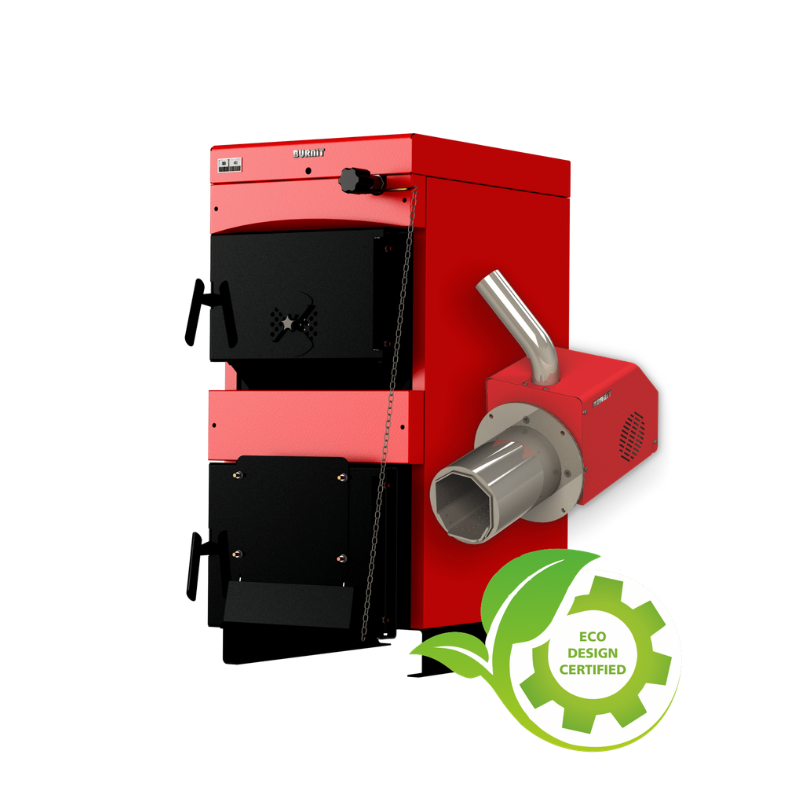

Комплект котел BURNiT WBS и пелетна горелка Pell

BURNIT WBS PELLET е готов комплект, съчетаващ стоманен котел WBS и пелетна горелка Pell, предназначен за ефективно отопление на средни и големи сгради с дървесни пелети. Благодарение на специално разработените допълнителни компоненти, котелът е оптимизиран за работа с пелетна горелка, осигурявайки висока ефективност, автоматизирана работа и надеждно отопление. Комплектът е изпитан и сертифициран съгласно европейския стандарт EN 303-5, клас 5.

Виж повече
Изчистване
Продукт на лизинг

Описание

Предимства:



  • Готов комплект пелетен котел, доставен напълно оборудван и готов за монтаж.
  • Котел WBS, адаптиран за работа с пелети чрез фабрично монтирана пелетна горелка Pell и комплект допълнителни компоненти.
  • Самопочистваща функция на пелетната горелка за по-лесна поддръжка и надеждна работа.
  • Управление на циркулационна помпа за отоплителната инсталация.
  • Управление на помпа за битова гореща вода (БГВ).
  • Възможност за управление чрез външен стаен термостат.
  • Автоматично управление според температурата в буферния съд.
  • Температурни датчици следят температурата на котела, бойлера и буферния съд за оптимална работа на системата.



Комплектът включва:



  • Котел WBS.
  • Пелетна горелка Pell.
  • Шнек за автоматично подаване на пелети.
  • Монтажен комплект.



Предлагани модели:



  • BURNIT WBS PELLET 20 – комплект с котел WBS 30 и пелетна горелка PELL 30.
  • BURNIT WBS PELLET 25 – комплект с котел WBS 40 и пелетна горелка PELL 30.
  • BURNIT WBS PELLET 35 – комплект с котел WBS 50 и пелетна горелка PELL 40.
  • BURNIT WBS PELLET 50 – комплект с котел WBS 70 и пелетна горелка PELL 70.
  • BURNIT WBS PELLET 60 – комплект с котел WBS 90 и пелетна горелка PELL 70.
  • BURNIT WBS PELLET 60+ – комплект с котел WBS 90+ и пелетна горелка PELL 70.



Елементи за безопасност:



  • Огъната захранваща тръба, предотвратяваща връщането на пламък към бункера за пелети.
  • Термостатична защита при 80°C.
  • Предпазител 10 A.
  • Запаметяване на всички настройки при прекъсване на електрозахранването.
  • Вграден предпазен топлообменник.
  • Предпазен клапан 3 bar.



Основни конструктивни елементи:



  • Външна защитна обшивка.
  • Високоефективна топлоизолация.
  • Триходова система за отвеждане на димните газове.
  • Водна риза.
  • Горивна камера.
  • Тава за събиране на пепел.
  • Фланец за монтаж на пелетната горелка.
  • Коминен изход.
  • Ревизионен отвор.



Технически данни

Модел WBS 30 – Pell 30 WBS 40 – Pell 30 WBS 50 – Pell 40 WBS 70 – Pell 70 WBS 90 – Pell 70 WBS 90    PLUS – Pell 70
Номинална мощност kW 22 30 35 52 60
Мин. / Макс. Мощност kW 6÷25 9÷32 10÷40 15÷65 18÷65
Масов поток на изг. газове, мин./макс. Мощност kg/s 0,005÷0,013 0,011÷0,025 0,007÷0,021 0,012÷0,032 0,010÷0,031
Габаритни размери на WBS + Pell Височина H mm 1145 1145 1145 1285 1285 1285
Ширина L 464 624 624 624 684 744
Дълбочина D 1330 1330 1390 1510 1510  1510
Обем водна риза l 75 96 106 134 145  162
Обем горивна камера l 62 84 97 120 133  212
Съпротивление на водната риза, Δt=20, K Pa/mbar 9/0,09 12/0,12 14/0,14 26/0,26 20/0,20 28/0.28
Необходима тяга на комина Pa/mbar 10/0,10 12/0,12 14/0,14 26/0,26 30/0,30
Изолация Котел високоефективна термоустойчива вата
Врати
Мощност на ел. Част Горелка Pell Котел WBS W 60 60 60 110 110 110
В процес на запалване ~ 400 ~ 400 ~ 400 ~ 400 ~ 400 ~ 400
В работен режим ~ 60÷70 ~ 60÷70 ~ 60÷70 ~ 70÷110 ~ 70÷110  ~ 70÷110
В режим самопочистване ~ 1300 ~ 1300 ~ 1300 ~ 1300 ~ 1300 ~ 1300
Захранващо напрежение V/Hz 230/50 230/50 230/50 230/50 230/50 230/50
Препоръчително гориво Пелети клас ENplus-A1; ENplus-A2; EN-B
Работен температурен интервал °C 65 – 80 65 – 80 65 – 80 65 – 80 65 – 80 65-80
Работно налягане bar 3 3 3 3 3 3
Тегло: котел, горелка / бункер kg 309/71 384/71 414/71 496/71 538/71 568/71
Вход студена вода A, mm R1¼“/232 R1¼“/232 R1¼“/232 R1¼“/232 R1¼“/232 R1½“/232
Изход гореща вода B, mm R1¼“/1265 R1¼“/1265 R1¼“/1265 R1½“/1420 R1½“/1420 R1½“/1420
Гнездо за датчик или предп. Клапан К, mm G½“/1075 G½“/1075 G½“/1075 G½“/1225 G½“/1225 G½“/1225
Вход/изход обезоп. Топлообменник Е, mm R½“/1072 R½“/1072 R½“/1072 R½“/1222 R½“/1222 R½“/1222
Комин F ø mm J, mm 150 180 180 200 200 200
945 930 930 1065 1065 1065
270 350 350 350 380 380
Ревизионен отвор на комина O, mm 150/70 150/70 150/70 150/70 150/70 150/70
Източване Y, mm G½“/232 G½“/232 G½“/232 G½“/232 G½“/232 G½“/232
Тава X о о о о о о
